Módulo Generador Dds De Onda Corta Banda De Radiofrecuencia

Descripción

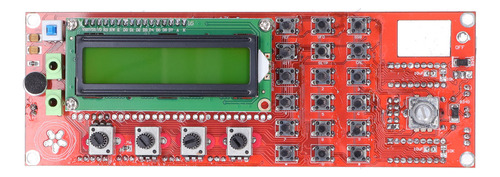

Módulo generador DDS de onda corta PCB Banda de radiofrecuencia Componente electrónico AD985 055 MHz

Característica: El
generador de señal DDS admite un ajuste continuo de 0-55 MHz en pasos de 1 Hz Generador de señales con frecuencia de entrada digital directa y con potenciómetro de volumen de audio Módulo con amplificador de potencia y potenciómetro de ganancia, con potenciómetro AGC El generador de señales DDS es una pantalla LED S y una pantalla LED de onda estacionaria, entrada y salida de 12 V. El generador de señales DDS está hecho de material PCB, que es resistente al desgaste y tiene una larga vida útil Especificación: Artículo Tipo: módulo generador DDS de onda corta
Material: PCB
Modelo: AD985
Botón e interfaz de conexión:
ENC: interruptor codificador
MEM: modo de memoria de conmutación
VFO: transferencia de VFO A a VFO B, o transferencia de VFO B a VFO A
SSB: cambio de modo de trabajo: ciclo de USB, LSB, AM, CW, etc.
RIT: ajuste fino de la frecuencia de recepción
CAL: función de configuración
KB-1 y KB-2 tienen un pin común, pero no función de
interfaz GND: entrada y salida de 12 V, entrada de señal de prueba de onda estacionaria, ajuste manual de aumento de ganancia, ajuste de potencia de ancho de banda, ajuste de volumen de audio, PTT y CW a la placa base, control de modo y banda correspondiente a la placa base, prueba de alimentación DDS
Instrucciones: presione CAL, encienda e ingrese a la interfaz de configuración. Suelta la CAL.
A: ACTIVA 6XREFCLE: configura el modo reloj del chip y ajusta la codificación de frecuencia. El AD9851 está configurado en una frecuencia de 6 veces y el AD9850 en una frecuencia de 1 vez. Pulse CAL y, a continuación, suéltelo rápidamente para ir al siguiente paso B.
B: DDS-SYSTEM-CLK: configuración de la frecuencia de funcionamiento del chip. Utilice el interruptor del codificador para ajustar el valor. Siga la operación de la tecla STEP. El AD9851 se establece como el canal de frecuencia de 6 veces el oscilador y el AD9850 se establece como la salida real del oscilador. Pulse CAL y, a continuación, suéltelo rápidamente para ir al paso C.
C: MIN_RX_DDS_FREQ: Establece la frecuencia operativa mínima. Utilice el conmutador del codificador para ajustar el valor y pulse la tecla STEP. Pulse CAL y, a continuación, suéltelo rápidamente para ir al paso D.
D: MAX_RX_DDS_FREQ: Establece la frecuencia operativa máxima. Utilice el conmutador del codificador para ajustar el valor y pulse la tecla STEP. (Menos de 60 MHz está bien). Pulse CAL y suéltelo rápidamente para ir al paso E.
E: SSB_OFFSET: Ajuste preciso del modo de trabajo SSB. Utilice el conmutador del codificador para ajustar el valor y pulse la tecla STEP. Pulse CAL y, a continuación, suéltelo rápidamente para pasar al paso F.
F: CW_OFFSET: Ajuste preciso del modo de trabajo CW. Utilice el conmutador del codificador para ajustar el valor y pulse la tecla STEP. Pulse CAL y, a continuación, suéltelo rápidamente para ir al paso G.
G: OFFSET_FREQ: ajuste de frecuencia de compensación. Por ejemplo, si se ajusta a 9 MHz o 10,7 MHz, utiliza el conmutador del codificador para ajustar el valor y sigue la tecla STEP. Pulse CAL y, a continuación, suéltelo rápidamente para ir al paso H.
H: MULTIPLICADOR: ajuste del multiplicador. Debe configurarse en 1, pulsar CAL y, a continuación, soltarlo rápidamente para entrar en
el paso I: I: Aparece la palabra «GUARDAR» en la pantalla, los ajustes anteriores se guardan automáticamente y se restablece el funcionamiento normal.

Lista de paquetes:
1 x generador de señales 1 x manual de usuario


Aviso: utilícelo de acuerdo con el parámetro de voltaje
