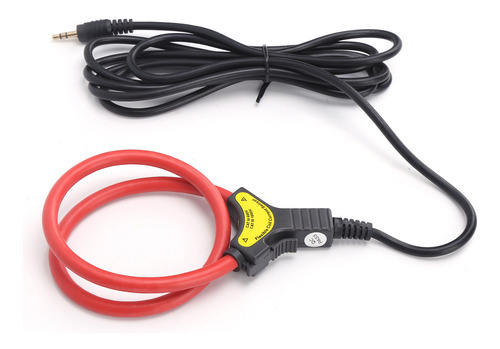

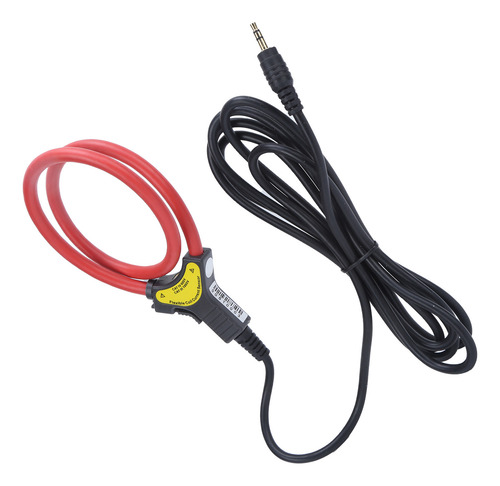

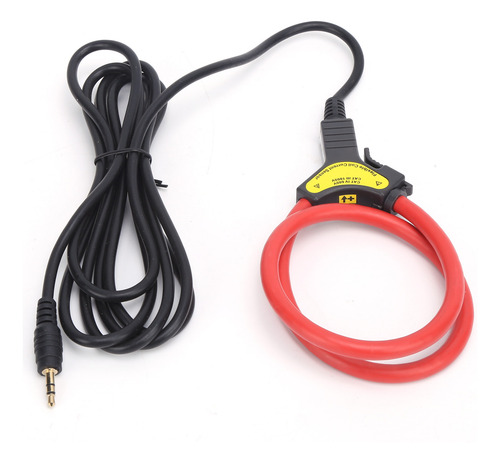

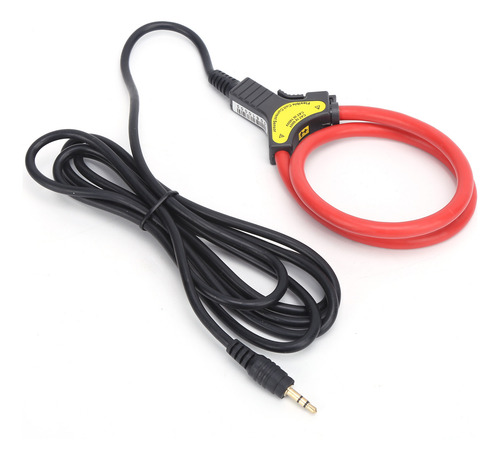

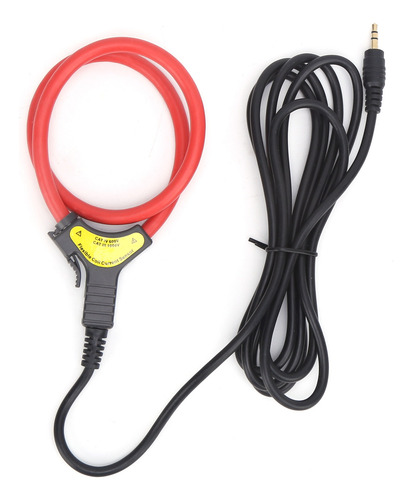

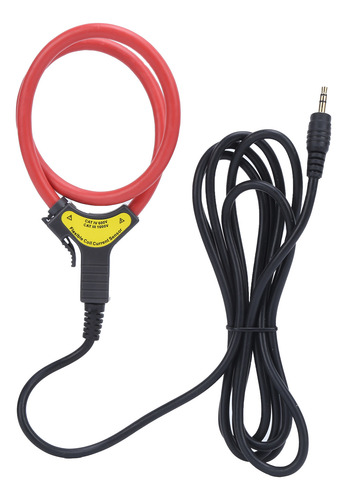

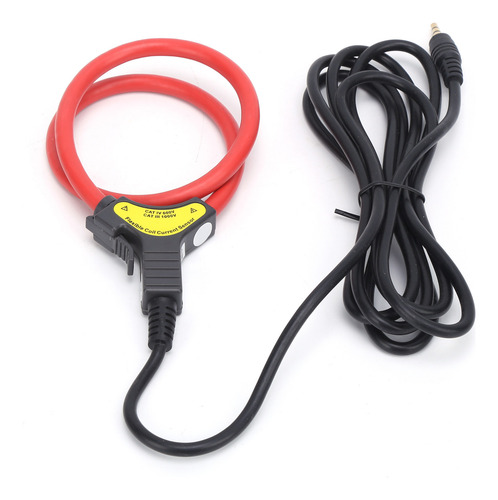

Accesorio De Sonda De Corriente Etcr150fa, Sensor De Bobina

Descripción

Sensor de corriente de bobina ETCR150FA, transformador de corriente flexible, detector de corriente alterna


de alta precisión. Características: compuesto por una bobina y un mango, la parte de la bobina no tiene conductores metálicos expuestos, medición sin contacto, seguro y confiable. Tamaño pequeño, peso ligero, apariencia exquisita, suave y flexible, adecuado para entornos estrechos y lugares con cables densos. Este producto tiene un amplio rango de medición, alta precisión, gran confiabilidad, ancho de banda de frecuencia de respuesta de 0,1 Hz-1 MHz. Bobina toroidal uniforme enrollado en materiales no ferromagnéticos no tiene efecto de histéresis, error de fase casi cero, sin saturación magnética y linealidad extremadamente alta. Se utiliza principalmente para la detección de corrientes de fuga de corriente alterna, grandes corrientes, corrientes armónicas de alto orden (hasta 400 veces), corriente de forma de onda compleja, corriente de impulso transitoria, fase, energía eléctrica, factor de potencia, etc.

Especificación:
Tipo de artículo: sensor de corriente de bobina flexible Modelo: ETCR150FA Material: ABS Aplicación: industria electrónica, comunicaciones eléctricas, fabricación de equipos, función de mantenimiento de la red eléctrica
Modelo
: ETCR150FA Material
: ABS Aplicación: industria electrónica, comunicaciones eléctricas, fabricación de equipos, función de mantenimiento de la red eléctrica,




función de
fuga AC corriente, gran corriente, corriente armónica de alto orden, corriente de forma de onda compleja, corriente de entrada transitoria, fase, energía eléctrica, potencia,


factor de potencia y otros métodos de


detección. Método de detección:
bobina flexible CT: la señal de salida es la diferenciación de la corriente al tiempo.


Al integrar la señal de voltaje de salida, se puede restaurar realmente la


corriente de entrada

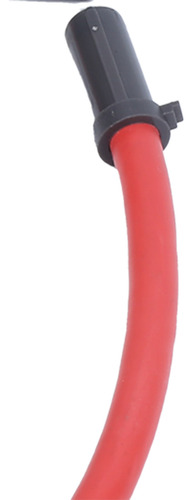

. Diámetro de la bobina: aproximadamente 7,5 mm/0,3 pulgadas.


Rango:
0 A ~ 10000 A ~ Mayor


resolución,
10 mA,


clase de precisión
más o menos 1,0 por ciento FS (50 Hz/60 Hz; 23 grados centígrados más o menos 2 grados centígrados, por debajo del 70 por ciento de RH, el cable está en el centro de la bobina)


Error de fase
inferior e igual a 0,1 grados centígrados (50) Hz/60 Hz; 23 grados centígrados (más o menos 2 grados centígrados) Salida Interfaz Aprox. Conector de frecuencia de audio de 3,5 mm/0,1 pulgadas/conector BNC (opcional)
Longitud del cable: aproximadamente 2 m/6.6 pies


Interferencia de campo eléctrico
Sin efecto de histéresis, sin interferencia del campo eléctrico externo


Posición del cable
El cable probado está en el centro de la bobina y el error de posición afecta a una frecuencia de






respuesta inferior o igual a más o menos un 0,3 por ciento de frecuencia de corriente FS de 45 Hz ~ 70 Hz (frecuencia de la corriente medida)




Prueba de línea de voltaje de línea de ~ 1 MHz por debajo de AC


Temperatura y humedad de trabajo de 1000 V,
-20 grados centígrados ~ 50 grados centígrados; por debajo del 80 por ciento de


temperatura y humedad de almacenamiento
-10 grados centígrados ~ 60 grados centígrados; por debajo del 70 por ciento de


resistencia dieléctrica
AC 2000 V/rms (ambos extremos de la bobina desbloqueados y expandidos)


Adecuado para la norma de seguridad
CAT IV 600 V, CAT 1000 V

Lista de paquetes:
1 x sensor de corriente de bobina
