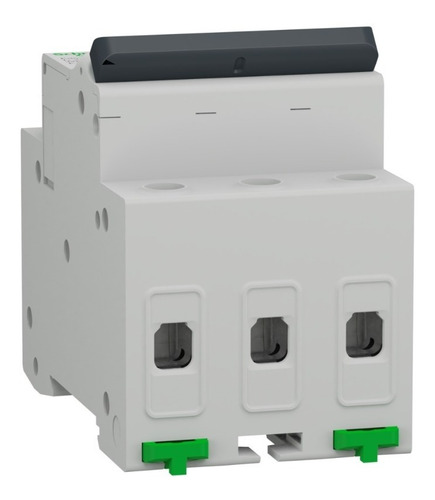

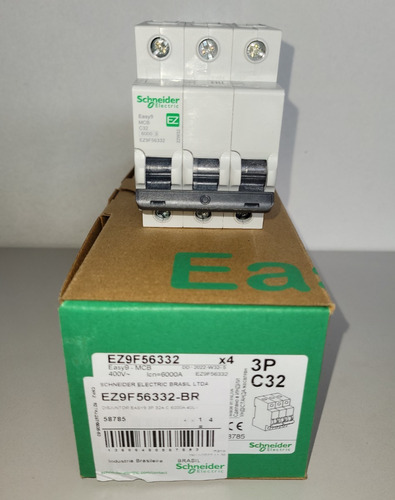

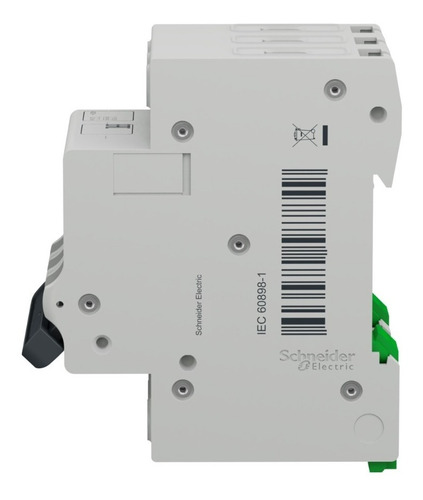

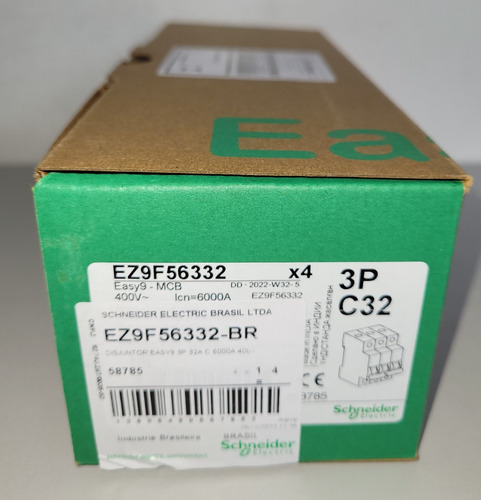

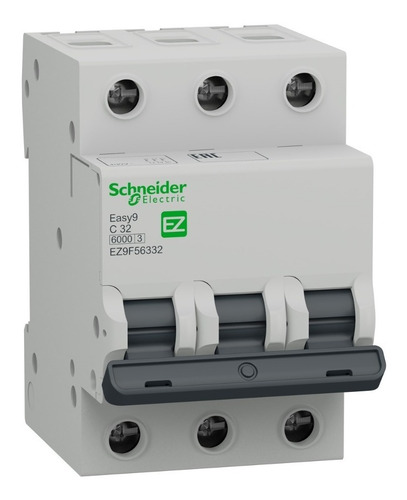

Disyuntor tripolar Schneider Easy9 3p 32a Curva C EZ9f56332
Lo que tienes que saber de este producto
- Tiene 6 polos.
- Corriente nominal de 32A.
- Curva en C fugaz.
- Tensión nominal máxima de aislamiento de 400 V.
Características del producto
Características principales
Marca | Schneider |
|---|---|
Línea | Easy 9 |
Modelo | EZ9F56332 |
Otros
Número de polos | 6 |
|---|---|
Corriente nominal In | 32 A |
Tensión nominal de aislamiento máxima Ue | 400V |
Curva de disparo | C |
Tipo de producto | Automático |
Tipo de unidad de control | Termomagnético |
Descripción
El disyuntor termomagnético de baja tensión Easy9 de Schneider Electric está fabricado para proteger contra sobrecargas y cortocircuitos, gracias a su sistema de protección termomagnética. Este producto tiene 3 polos, una capacidad de 32 A, una curva de accionamiento tipo C y una capacidad de interrupción de 6 kA y 400 V AC. Este disyuntor termomagnético tiene protección IP20 y se puede montar en un riel DIN. Este producto cumple con la norma IEC 60898-96. Los disyuntores termomagnéticos Easy9 tienen el sello Green PremiumTM, que promete el cumplimiento de las últimas normativas, la transparencia en los impactos ambientales y los productos circulares y con bajo contenido de CO2.
Especificaciones
Main
Easy9 line
Aplicación del dispositivo Distribución
Tipo de producto o componente Disyuntor modular
Nombre abreviado del dispositivo Disyuntor modular Easy9
Polos 3P
Número de polos protegidos 3
[In] corriente nominal 32 A
Tipo de red AC
Tecnología de unidad de disparo termomagnético
Curva de tiempo-corriente C
Capacidad de corte 10000 A Icn a 220 V AC 50/60 Hz para IEC 60898-1
6000 A Icn a 400 V AC 50/60 Hz para IEC 60898-1
Aptitud para aislamiento Sí según IEC 60898-1
Complementario
Frecuencia de red 50 Hz
[Ue] tensión nominal de funcionamiento 220 V AC 50/60 Hz
400 V AC 50/60 Hz
límite de activación magnética 5... 10 x pol
[Ics] capacidad de corte nominal en servicio 6 kA 100% x Icn a 400 V AC 50/60 Hz para IEC 60898-1
[Ui] tensión nominal de aislamiento 500 V AC 50/60 Hz según IEC 60898-1 [Ui] tensión nominal de aislamiento 500 V AC 50/60 Hz según IEC 60898-1 [Ui] tensión nominal de aislamiento 500 V AC 50/60 Hz según IEC 60898-1
[Uimp] tensión nominal soportable de impulso 4 kV según IEC 60898-1
Indicación de posición de contacto Sí
Tipo de control Palanca articulada
Señalización local Sin
Modo de montaje
Soporte de montaje Riel DIN
Desviaciones de 9 mm 6
Altura 81 mm
Ancho 54 mm
profundidad 66,5 mm
color Gris (RAL 7035)
durabilidad mecánica 10000 ciclos
durabilidad eléctrica 4000 ciclos
conexiones - terminales Terminal tipo túnel (superior o inferior) 1... 25 mm² Flexible
Terminal tipo túnel (superior o inferior) 1... 25 mm² Flexible Terminal tipo túnel (superior o inferior) 1... Rígido de 35 mm²
Par de apriete 3,5 N.m más alto o más bajo.
