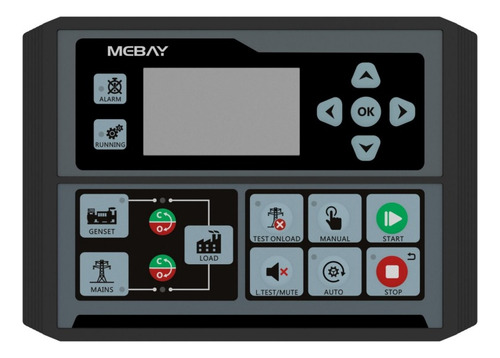

Lcd Modulo Controlador De Generador Ats Control Dc42d Mk4

Descripción

ESTA SERIE DE CONTROLADORES ESTÁ ESPECIALMENTE DISEÑADA PARA ARRANQUE, PARADA, MONITOREO DE PARÁMETROS Y MONITOREO DE FALLAS DE GRUPOS ELECTRÓGENOS DIESEL, GASOLINA Y GAS Y TIENE FUNCIONES DE CONFIGURACIÓN DE PARÁMETROS.

ESTE CONTROLADOR UTILIZA UNA PANTALLA LCD DE MATRIZ DE PUNTOS GRANDE DE 3.0 PULGADAS PARA MOSTRAR LOS PARÁMETROS RELEVANTES DEL GRUPO ELECTRÓGENO. LA PANTALLA LCD PUEDE MOSTRAR MÚLTIPLES ESTADOS DE FALLA ACTUALES AL MISMO TIEMPO, LO QUE PUEDE IMPLEMENTAR DE MANERA EFECTIVA LA PROTECCIÓN Y EL APAGADO CUANDO EL GRUPO ELECTRÓGENO NO ESTÁ FUNCIONANDO CORRECTAMENTE.

EL CONTROLADOR TIENE UNA INTERFAZ DE PANTALLA INCORPORADA, COMO CHINO SIMPLIFICADO, INGLÉS, ETC., Y LA INTERFAZ DE IDIOMA SE PUEDE PERSONALIZAR DE ACUERDO CON LOS REQUISITOS DEL CLIENTE. TODOS LOS PARÁMETROS DEL CONTROLADOR SE PUEDEN AJUSTAR A TRAVÉS DE LOS BOTONES EN EL PANEL DEL CONTROLADOR O MEDIANTE LA INTERFAZ RS485 (EQUIPADA CON ALGUNOS MODELOS) USANDO UNA PC, QUE PUEDE SER AMPLIAMENTE UTILIZADA EN VARIOS TIPOS DE SISTEMAS DE AUTOMATIZACIÓN DE GENERADORES.

RENDIMIENTO Y CARACTERÍSTICAS

HAY CUATRO MODELOS EN LA SERIE DC4XDMK3:
DC40D MK3: SE UTILIZA PARA LA AUTOMATIZACIÓN AUTÓNOMA, A TRAVÉS DE LA SEÑAL DE ARRANQUE REMOTO PARA CONTROLAR EL ARRANQUE Y LA PARADA AUTOMÁTICOS DEL GRUPO ELECTRÓGENO;
DC42D MK3: SOBRE LA BASE DE D40D, AGREGUE FUNCIONES DE MONITOREO DE RED Y CONTROL DE CONMUTACIÓN AUTOMÁTICA DE RED / GENERACIÓN (AMF), QUE ES ADECUADO PARA UN SISTEMA DE AUTOMATIZACIÓN DE UNA SOLA MÁQUINA COMPUESTO POR UNA RED Y UN GRUPO ELECTRÓGENO.

LAS PRINCIPALES CARACTERÍSTICAS SON LAS SIGUIENTES:
• UTILICE UN CONTROL DE CHIP ÚNICO DE ALTO RENDIMIENTO IMPORTADO DE 32 BITS;
• PANTALLA LCD DE MATRIZ DE PUNTOS DE PANTALLA GRANDE DE 3.0 PULGADAS, CON CHINO E INGLÉS INTERCAMBIABLES, SE PUEDEN PERSONALIZAR VARIOS IDIOMAS SEGÚN LAS NECESIDADES DEL CLIENTE;
• UTILICE PANEL DE MATERIAL DE PC, IMPERMEABLE EFICAZ, A PRUEBA DE ACEITE, A PRUEBA DE RAYOS UV, BUENA SENSACIÓN DE FUNCIONAMIENTO, LARGA VIDA ÚTIL;
• FUNCIONES DE CONTROL Y PROTECCIÓN: REALIZAR ARRANQUE / PARADA AUTOMÁTICA DE GRUPOS ELECTRÓGENOS, CONMUTACIÓN ATS Y FUNCIONES DE PROTECCIÓN Y VISUALIZACIÓN DE FALLAS PERFECTAS;
• VARIAS COMBINACIONES DE CONDICIONES DE ARRANQUE (VELOCIDAD, FRECUENCIA, PRESIÓN DE ACEITE, CARGA) SON OPCIONALES;
• RECOPILAR Y MOSTRAR UNA VARIEDAD DE PARÁMETROS DEL MOTOR Y GENERADOR;
• ADECUADO PARA SISTEMAS TRIFÁSICOS DE CUATRO CABLES, TRIFÁSICOS DE TRES CABLES, MONOFÁSICOS DE DOS CABLES, BIFÁSICOS DE TRES CABLES (120V / 240V) DE 50 / 60HZ;
• LA CURVA DEL SENSOR SE PUEDE PERSONALIZAR MEDIANTE LOS BOTONES DEL PANEL Y EL SOFTWARE DE PC;
• A TRAVÉS DE LA INTERFAZ RS485, EL PROTOCOLO MODBUS PUEDE REALIZAR LA FUNCIÓN TRES REMOTOS;
• CON FUNCIÓN DE VISUALIZACIÓN DEL ESTADO DEL PUERTO DE ENTRADA Y SALIDA;
• LA INTERFAZ DE CONFIGURACIÓN ADOPTA UN DISEÑO DE CLASIFICACIÓN DE TIPO DE MENÚ DE VARIOS NIVELES, QUE ES CONVENIENTE Y RÁPIDO;
• RELOJ EN TIEMPO REAL INCORPORADO, CON FUNCIONES DE PLANIFICACIÓN DE SERVICIO Y PLANIFICACIÓN DE MANTENIMIENTO: A TRAVÉS DE LA CONFIGURACIÓN, SE PUEDE ORGANIZAR EL PROGRAMA DE TRABAJO MENSUAL O SEMANAL DEL GRUPO ELECTRÓGENO, Y EL PROGRAMA DE MANTENIMIENTO MENSUAL O SEMANAL DEL GENERADOR SE PUEDE PROGRAMAR PARA UN USO MÁS FLEXIBLE DE LA GENERACIÓN DE ENERGÍA. UNIDAD;
• CON PROTECCIÓN PARA LA FUNCIÓN DE SINCRONIZACIÓN, SE PUEDE CONFIGURAR LA FECHA O EL TIEMPO DE MANTENIMIENTO;
• CON FUNCIÓN DE CAJA NEGRA, ALMACENAMIENTO EN TIEMPO REAL DE LOS PARÁMETROS RELEVANTES DE LA UNIDAD EN EL MOMENTO DE LA ALARMA DE FALLA, CONVENIENTE PARA ENCONTRAR LA CAUSA DE LA FALLA DE LA UNIDAD;
• EQUIPADO CON 6 SALIDAS DE RELÉ, DE LAS CUALES 4 SALIDAS SON CONFIGURABLES, CADA UNA CON MÁS DE 20 FUNCIONES PARA ELEGIR, Y 2 JUEGOS DE SALIDAS SON CONTACTOS PASIVOS;
• EQUIPADO CON 5 ENTRADAS DE INTERRUPTOR CONFIGURABLES, CADA UNA CON MÁS DE 10 FUNCIONES PARA ELEGIR;
• CON 3 ENTRADAS ANALÓGICAS DE SENSOR, SE PUEDEN COMBINAR Y CONFIGURAR LIBREMENTE 5 TIPOS DE ENTRADA DE SENSOR, Y SE PUEDE CONFIGURAR LA UNIDAD DE VISUALIZACIÓN;
• ESTÁNDAR EQUIPADO CON ANILLO IMPERMEABLE, EL RENDIMIENTO DE PROTECCIÓN DEL PANEL DESPUÉS DE LA INSTALACIÓN ALCANZA EL NIVEL IP54;

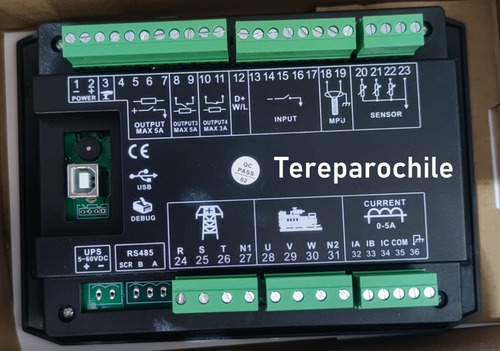

• DISEÑO MODULAR: TODAS LAS CONEXIONES SE REALIZAN A TRAVÉS DE BLOQUES DE TERMINALES DE ESTILO EUROPEO, LO QUE HACE QUE SEA FÁCIL Y CONVENIENTE ENSAMBLAR, CONECTAR, REPARAR Y REEMPLAZAR EL EQUIPO;

PARÁMETRO:
ENTRADA DE VOLTAJE CA:
MONOFÁSICO DE DOS HILOS 30VAC-276VAC (PH-N)
TRIFÁSICO DE TRES HILOS 30VAC-276VAC (PH-N)
TRIFÁSICO DE CUATRO HILOS 30VAC-276VAC (PH-N)
RANGO DE SEÑAL DE VELOCIDAD DEL MOTOR: 200-10000HZ
TIEMPO DE FUNCIONAMIENTO ACUMULADO MÁXIMO: 99999,9 HORAS (TIEMPO MÍNIMO DE ALMACENAMIENTO 6 MINUTOS)
SALIDA DE VOLTAJE DE COMBUSTIBLE: SALIDA DE VOLTAJE DE SUMINISTRO DE 16 A DC + VE
SALIDA DE VOLTAJE DEL MOTOR: 16AMP DC + VE SALIDA DE VOLTAJE DE SUMINISTRO
RELÉ CONFIGURABLE 1: SALIDA DE TENSIÓN DE ALIMENTACIÓN 5AMP DC + VE
RELÉ CONFIGURABLE 2: CONTACTO PASIVO DE 5 A, UNA SALIDA NORMALMENTE ABIERTA Y UNA SALIDA NORMALMENTE CERRADA
RELÉ CONFIGURABLE 3: CONTACTO PASIVO DE 5 AMPERIOS SALIDA NORMALMENTE ABIERTA
RELÉ CONFIGURABLE 4: 5AMP CONTACTO PASIVO NORMALMENTE SALIDA ABIERTA
SALIDA DE EXCITACIÓN: MÁXIMO 1AMP DC + VE SALIDA DE VOLTAJE DE SUMINISTRO
ENTRADA DE INTERRUPTOR: EFECTIVO CUANDO ESTÁ CONECTADO AL NEGATIVO DE LA BATERÍA
CONDICIONES DE TRABAJO: -20-65 °C
CONDICIONES DE ALMACENAMIENTO: -40-85 °C
GRADO DE PROTECCIÓN: IP54: CUANDO SE INSTALA UN ANILLO IMPERMEABLE ENTRE EL CONTROLADOR Y EL PANEL DE CONTROL.
DIMENSIONES: 189 MM * 134 MM
TAMAÑO DEL AGUJERO: 160 MM * 120 MM
PESO: 0.68KG
