Módulo Plc Simple Para El Módulo De Retardo Mitsubishi Fx3u

Descripción

1.
Un PLC simple, que utiliza una CPU importada de 32 bits, compatible con la serie FX3U, es compatible con la mayoría de las instrucciones del PLC de Mitsubishi y se puede descargar, cargar, controlar y monitorear con el software Mitsubishi GX Developer, y se puede usar de manera flexible en diversas situaciones de control automático.
2. 12 entradas de optoacoplador, 8 salidas PNP 3.

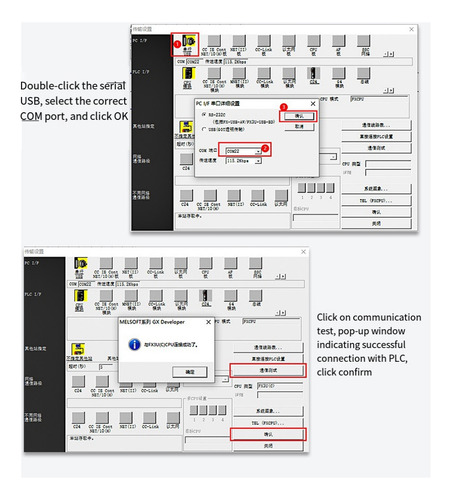

Soporta GX Developer o GX Works2 debugging 4.
Utilice herramientas de puerto serie como el CH340 para conectar GND, TXD y RXD y conectarse a la fuente de alimentación de 12 a 24 V. 5. Seleccione el modo de escritura y haga clic en el menú contextual para insertar el software original.

Instrucciones de uso:
Los 12 contactos de entrada son X0, X1, X2, X3, X4, X5, etc., que son válidos cuando se conectan al OV
8 los contactos de salida son Y00, Y01, Y02, Y03, etc.
AOUT es el terminal de salida analógica
AIN es el terminal de entrada analógica
En el programa PLC:
D7030 es el registro de salida analógica DA, el rango de valores INT es de 0 a 4096
. El voltaje de salida correspondiente es de 0 a 3,3 V. El
D6030 es un registro de entrada analógica AD, porque la parte de entrada está dividida por resistencias de 10K y 4,7K.




Por lo tanto, el rango de voltaje de entrada es de 0 a 10,32 V y el valor correspondiente es de 0 a 4096.
Nota: los diferentes lotes pueden tener diferencias en la apariencia del producto, el color y los caracteres impresos, lo que no afectará al uso. Color: como se muestra. Material: PCB. Contenido del paquete: 1 módulo PLC simple
