Relación De Trabajo Del Controlador Pwm, Voltaje Pwm Ajustab

Descripción

Este controlador PWM de alta potencia es una salida de tipo conmutador MOS. Cuando la carga no está conectada, no hay forma de onda y la forma de onda aparece solo después de conectar la carga. La carga está conectada. Adecuado para motores de accionamiento directo, electroválvulas, LED y otras cargas, la corriente es inferior a 8 A. Diseño de dos modos: la frecuencia (continua) y el ciclo de trabajo ajustables en el modo PWM, y el tiempo de ancho de pulso positivo, el tiempo de ancho de pulso negativo, el tiempo de inicio con retraso de encendido y el número de pulsos se pueden ajustar en el modo de pulso.




Características:

Este controlador PWM de alta potencia es una salida tipo conmutador MOS. Cuando la carga no está conectada, no hay forma de onda y la forma de onda solo aparece después de conectar la carga.

Adecuado para motores de accionamiento directo, electroválvulas, LED y otras cargas, la corriente es inferior a 8 A.

También se puede utilizar en serie con resistencias de potencia para lograr una salida PWM de alta corriente con una forma de onda inversa y una corriente inferior a 100 mA.

Soporta ajuste de brillo del LED, ajuste de velocidad del motor, frecuencia y ciclo de trabajo.

las electroválvulas para tirar y soltar, ciclo automático, salida de retardo, número de ciclo (o bucle infinito).

Controle el equipo para que se encienda y apague, realice una prueba de fatiga del interruptor, una caída de voltaje y otras pruebas para verificar la confiabilidad del equipo del cliente. El

retraso inicia la carga, se puede configurar el tiempo de retraso, después del retraso, se encenderá o de forma intermitente.

Entrada de voltaje ancho de 3,3-30 V, con botón de inicio y parada, y cableado de terminales de 5,08 mm.

Se pueden seleccionar dos modos, modo PWM y modo pulso, puede elegir según sus necesidades.

Modo PWM: frecuencia (continua) y ciclo de trabajo ajustables. Tenga en cuenta que el número de tiempos de apagado y encendido no se puede configurar en este modo, lo que mantiene el ciclo activado y desactivado.

Modo de pulso: el tiempo de ancho de pulso positivo, el tiempo de ancho de pulso negativo, el tiempo de inicio con retraso de encendido y el número de pulsos son ajustables. Todos los parámetros de configuración no se pierden al apagarse.

Pantalla digital con un diseño de ángulo de visión amplio, la pantalla tiene «%» para el modo PWM y el lado derecho de la pantalla sin «%» para el modo PULSE.




Especificaciones:

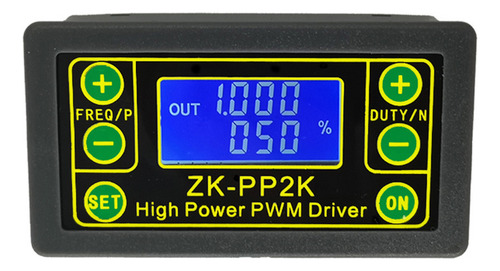

Nombre: controlador PWM

Material: plásticos

Voltaje de funcionamiento: 3,3-30 V (tenga en cuenta que los polos positivo y negativo no deben invertirse, de lo contrario podrían quemarse)

Rangos de frecuencia: 1 Hz-150 kHz, la precisión es de aproximadamente el 2%. El control de velocidad del motor generalmente elige

rangos de ciclo de trabajo de 20 kHz: 0-100%, 1%

de paso Número de pulsos: 1-9999 o infinitos (la pantalla «----» representa infinitos)

Tiempo de salida de retraso: 0,000s-9999s, se puede configurar un mínimo de 1 ms

Ancho de pulso positivo y negativo Longitud de ancho de pulso: 0,000s-9999s, el mínimo se puede configurar en 1 ms

Capacidad de carga de salida: menos de 8 A (tubo de conmutación MOS) Amplitud de

salida: amplitud de salida: amplitud igual a la tensión de alimentación (conexión directa interna de los módulos OUT+ y V+)

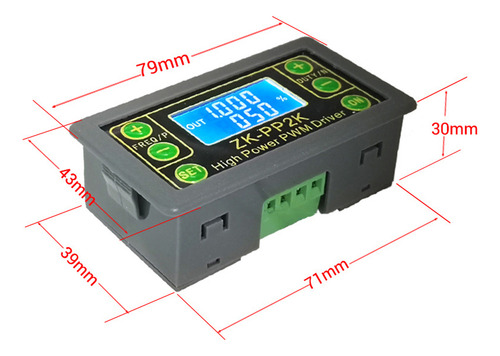

Tamaño del artículo: 79 * 43 * 30 mm/3,11 * 1,69 * 1,18 pulgadas

Peso del artículo: 42 g/1,48 onzas

Tamaño del paquete: 80 * 30 * 45 mm/3,15 * 1,18 * 1,77 pulgadas

Peso del paquete: 45 g/1,59 onzas




Lista de embalaje:

1 * controlador PWM
