Descripción

Nota: Este producto contiene la introducción del producto, el diagrama de cableado, el código fuente, etc. Consulte más abajo.

Introducción del producto
Este equipo se puede utilizar para medir la calidad general del agua doméstica.
Por lo general, el TDS del agua del grifo está dentro de 100 (aproximadamente 90 en Shenzhen) y el agua purificada está dentro de 10.

El sensor TDS compatible se utiliza para medir el valor de TDS del agua. El valor del TDS puede reflejar la limpieza del agua y se puede aplicar a las pruebas de calidad del agua en los campos del agua doméstica y la hidroponía.

TDS (sólidos disueltos totales): indica cuántos miligramos de sólidos disueltos se disuelven en 1 litro de agua. En general, cuanto mayor sea el valor de TDS, mayor será el contenido de lisado en el agua y más sucia será el agua. Por lo tanto, el tamaño del TDS se puede utilizar como una de las bases para reflejar la limpieza del agua.

El equipo de prueba de TDS más utilizado es un bolígrafo TDS. Aunque es económico y fácil de usar, no puede transmitir datos al sistema de control, realizar un monitoreo en línea a largo plazo ni analizar la calidad del agua. Usando un instrumento especial, aunque los datos se pueden transmitir, la precisión es alta, pero el precio es muy caro. Con este fin, hemos introducido especialmente este sensor TDS compatible, que se puede utilizar para medir el valor de TDS del agua después de conectarlo al controlador.
Este producto se conecta y funciona y es fácil de usar. El amplio suministro de voltaje de 3,3 5,5 V y la salida de señal analógica de 0 2,3 V hacen que este producto sea compatible con el sistema de control de 5 V y 3,3 V, que se puede utilizar fácilmente en un sistema de control listo para usar. La fuente de excitación utilizada para la medición utiliza una señal de corriente alterna, que puede prevenir eficazmente la polarización de la sonda, prolongar la vida útil de la sonda y aumentar la estabilidad de la señal de salida. La sonda TDS es una sonda impermeable que se puede sumergir en agua durante largos períodos de tiempo.
El producto se puede aplicar a las pruebas de calidad del agua en los campos del agua doméstica, la hidroponía y similares. Con este sensor, puede montar fácilmente un detector de TDS y comprobar fácilmente la limpieza del agua para mejorar su calidad. Atención

: las
sondas TDS no se pueden utilizar en aguas a más de 55 C.
La sonda TDS no debe colocarse demasiado cerca del borde del recipiente, ya que afectaría a la pantalla. El
cabezal y el cable de la sonda TDS son impermeables y se pueden sumergir en agua, pero la interfaz de conexión y la placa adaptadora de señal no lo son resistente al agua. Presta atención al uso.

Características
1.
Funcionamiento de amplio voltaje:
salida de señal analógica de 3.3 5.5 V 2.0, 0 2.3 V, compatible con dos sistemas de control de 5 V, 3,3 V 3.
La fuente de excitación es una señal de corriente alterna, que impide eficazmente la polarización de la sonda 4.







Sonda impermeable para inmersión prolongada en agua
5. Compatible, fácil de conectar, conectar y usar, no requiere soldadura

Especificaciones técnicas

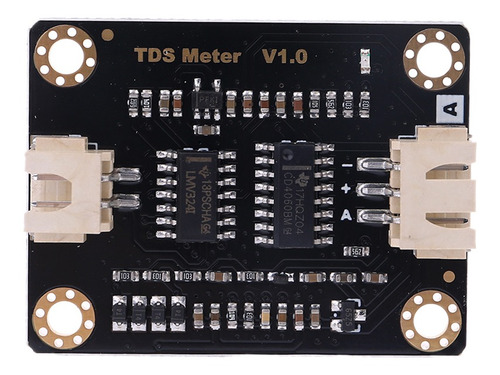

Placa adaptadora de señal:
Voltaje de entrada: 3,3 5,5 V Señal de
salida: 0 2,3 V
Corriente de trabajo: 3 6 mA
Rango de medición TDS: 0 1000 ppm
Precisión de medición de TDS: 10% F.S. (25 C)
Tamaño: 42 x 32 mm Interfaz de
módulo: XH2.54-3P Interfaz de electrodo: XH2.54-3P Sonda 4-2P TDS: Número de sondas: 2 Longitud total: 83 cm Interfaz de conexión: XH2.54-2P Color: blanco Otros: resistente al agua




El paquete de sonda incluye:
1 * placa adaptadora de señal TDS 1 *
Sonda TDS impermeable 1 *
Línea de sensor analógico


Código fuente
#define TDSSensorPin A1
#define kValue 1.8 //kValue = Valor/medición del TDS del calibrador para obtener el TDS
#define VREF 5.0//voltaje de referencia analógico (voltios) del ADC
#define SCOUNT 30//suma del punto de muestra int
AnalogBuffer SCOUNT; //almacene el valor analógico en la matriz, leída desde ADC int AnalogBufferTemp SCOUNT; int AnalogBufferIndex = 0, CopyIndex = 0; float AverageVoltage = 0,



tdsValue = 0, temperature = 25;

void setup ()

serial.begin (115200);
pinMode (TDSSensorPin, INPUT);


void loop ()

static unsigned long AnalogSampleTimePoint = millis ();
if (millis () -AnalogSampleTimePoint superior a 40U) //cada 40 milisegundos, lee el valor analógico del ADC AnalogSampleTimePoint = milis (); AnalogBuffer AnalogBufferIndex = analogRead (TDSSensorPin); //lee el valor analógico y guárdalo en el búfer

AnalogBufferIndex++; if (AnalogBufferIndex == SCOUNT) AnalogBufferIndex = 0;




static unsigned long printTimepoint = millis ();
if (millis () -printTimepoint superior a 800U)

printTimepoint = millis ();
for (copyIndex=0; copyIndex bTab i + 1) bTemp = bTab i = BTab i + 1

= bTemp; if (iFilterLen





y 1) superior a 0) bTemp = BTab (iFilterlen - 1)/2; si no, bTemp = (BTab iFilterlen/2 +
BTab iFilterlen/2 - 1)/2; devuelve bTemp;
